一、概述

加藥裝置根據工藝流程向各種系統中注入化學藥液的成套裝置，該裝置按照使用場合可分為三大類。

1、油田加藥裝置。主要用于在石油開采中向平臺上的井口和及其他系統注入絮凝劑、阻垢劑、緩蝕劑、破乳劑等各種藥液。

2、鍋爐加藥裝置�？捎糜阱仩t給水加氨和加聯氨、凝結水加氨和加聯氨、停爐保護加氨和加聯氨，以及向蒸汽鍋爐中加磷酸鹽、主要用于電廠和電站。

3、水處理加藥裝置。在水處理過程中向自來水、廢水、污水中加藥。主要用于有關給排水處理、環保等工藝流程。如自來水廠、賓館、飯店、游泳池、污水處理廠等。

二、工作原理

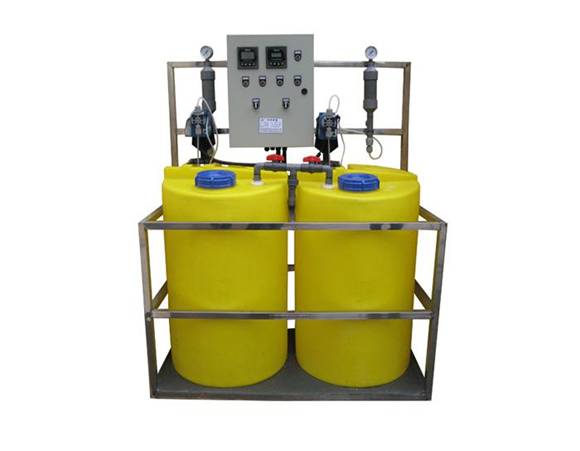

加藥裝置是以計量泵為主要投加設備、將溶藥箱、攪拌器、加藥裝置液位計、安全閥、止回閥、壓力表、過濾器、緩沖器、管路、閥門、底座、扶梯、自動監視系統、電力控制系統等按工藝流程需要組裝在一個公共平臺上，形成一個模塊，即所謂的撬裝式組合式單元(簡稱"撬體")。按需要將定量的藥劑放入攪拌溶液箱內進行攪拌溶解，溶解完畢后再通過計量泵送至投加點的工作過程，加藥量的大小可自由任意調節，以滿足不同加藥量的場所。

加藥裝置，采用的是機電一體化結構形式，從安裝上可分為固定式和移動式(推車式)，每種形式的加藥裝置均配有攪拌系統、加藥系統和自動控制系統。幾個固定式撬裝可組合成一個整體，加上變頻控制系統，可實現就地控制、遠程自動控制、手動和自動相互轉換加藥。助利加藥裝置具有結構緊湊，體積小、噪音低、工作平穩、安裝簡單、操作使用方便等優點。

加藥裝置通過不同的工藝設計，精確配置各類固體和液體的化學藥品的溶液，再用計量泵準確投加，以達到各種設計要求。如除垢、除氧、混凝、加酸、加堿等。

加藥過程可手動操作，也可通過PC機、磁翻板液位計、PH計、行程控制器、變頻器等各種電器、儀表、使加藥裝置成為機電一體化產品、實現自動控制。

加藥裝置的加藥量及加藥壓力，可根據工業流程的需要，選取合適的計量泵。流量從1L/h到8000L/h,壓力從0.1MPa到25MPa范圍內均可選擇到合適的產品，

計量泵的計量精度可高達±1%，并且可以實現多種介質同時輸送，單獨調整。

加藥裝置中溶液箱的容積可由最小0.1m3到20m3,可根據加藥量選定，根據輸送介質的不同，有多種材料可供選擇，如碳鋼(碳鋼襯膠)、不銹鋼、非金屬材質(PE、PVC、PP、PTFE)等。

三、性能描述

全套裝置主要包含進料系統、儲藥桶、加藥系統、動力控制系統等。

溶解桶配有液位計、低液位報警、閥門等自動運行所需的設施。通體外壁裝磁翻板液位計，實時觀測桶內液位，在通體上面有進料口，備用口，在桶體側面?zhèn)溆谐隽峡�、排污口、溢流口、液位計接口以及相應配套的閥門。當桶內液位小于設低液位值時，自動開啟報警系統，加藥泵暫停。

加藥系統包括離心泵，電磁流量計和相關閥門等

四、技術參數
